游标卡尺：微型泵行业的精密测量利器
在微型泵的研发、生产和维护过程中，精密测量是确保产品质量和性能的关键环节。游标卡尺作为一种结构简单、使用方便的通用量具，凭借其灵活多变的测量能力，在微型泵行业中扮演着不可或缺的角色。本文将详细介绍游标卡尺的结构、使用方法、读数方法，并探讨其在微型泵行业的主要应用。
一、游标卡尺的组成
主尺：主尺是游标卡尺的基础部分，通常带有毫米刻度，用于读取测量的整数部分。主尺是固定不动的，刻度清晰，通常以1毫米为单位进行标记
游标尺：游标尺是游标卡尺的滑动部分，带有游标刻度，用于读取测量的小数部分。游标尺可以沿主尺滑动，其刻度通常比主尺更精细，能够提供更高的测量精度。
外测量爪：用于测量工件的外径、长度等外部尺寸。通常位于游标卡尺的下部，形状为扁平且平行的爪，能够紧密贴合工件表面。
内测量爪：用于测量工件的内径、槽宽等内部尺寸。通常位于游标卡尺的上部，形状为尖头或圆头，能够插入工件的内孔或槽中进行测量。
深度尺：用于测量工件的深度、台阶高度等。通常位于游标卡尺的尾部，可以伸缩，测量时从工件表面延伸到底部。
紧固螺钉：用于固定游标尺的位置，防止测量过程中滑动。通常位于游标尺的侧面或顶部，拧紧后可以锁定游标尺，方便读数。
二、游标卡尺的使用方法
1. 测量前准备：
● 使用干净的布或纸巾清洁游标卡尺的测量爪（外测量爪、内测量爪）和深度尺，确保没有灰尘、油污或碎屑。
● 清洁被测工件的测量部位，确保测量面平整、干净，避免灰尘和油污影响测量精度。
2. 检查游标卡尺状态
● 检查测量爪是否对齐：当游标卡尺完全闭合时，外测量爪应紧密贴合，且游标尺的零刻度线与主尺的零刻度线对齐
3. 测量外径或长度
● 张开外测量爪，将工件放置在两个外测量爪之间。
● 轻轻移动游标尺，使外测量爪与工件表面接触，但不要用力过猛，以免损坏工件或游标卡尺。
● 拧紧紧固螺钉，固定游标尺的位置。
● 读取测量值（具体读数方法见下文）。
注：测量时用力均匀，避免挤压工件，确保工件与外测量爪垂直，避免倾斜导致测量误差。
4. 测量内径或槽宽
● 将内测量爪插入工件的内孔或槽中；
● 轻轻移动游标尺，使内测量爪与工件内壁接触。
● 拧紧紧固螺钉，固定游标尺的位置。
● 读取测量值。
注：测量时不要用力过猛，以免损坏内测量爪，确保内测量爪与工件内壁平行，避免倾斜。
5. 测量深度
● 将深度尺插入工件的深度孔或台阶处。
● 轻轻移动游标尺，使深度尺端面与工件底部接触。
● 拧紧紧固螺钉，固定游标尺的位置。
● 读取测量值。
注：确保深度尺与工件表面垂直，避免倾斜。
三、游标卡尺的读数方法
游标卡尺的读数分为两部分：主尺读数和游标尺读数。以下是具体步骤：
● 读取主尺刻度

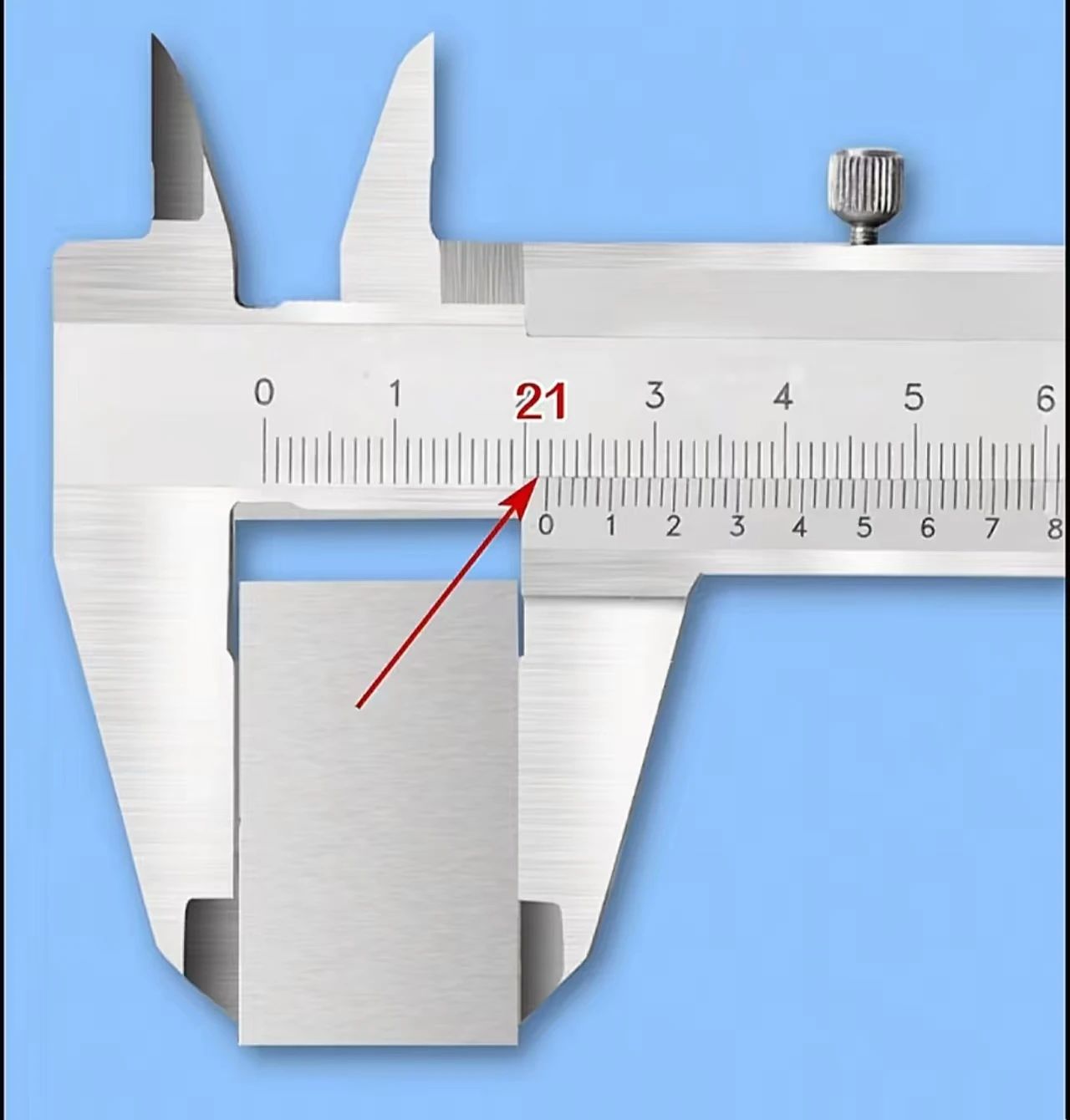

观察游标尺的零刻度线左侧主尺上的刻度值，记录整数部分（单位为毫米）如下图所示：如果游标尺的零刻度线位于主尺的21mm和22mm之间，则主尺读数为21mm。
● 读取游标尺刻度
观察游标尺上与主尺刻度线对齐的刻度值，记录小数部分，游标尺的刻度通常分为10格、20格或50格，代表其精度分别为0.1mm、0.05mm或0.02mm。

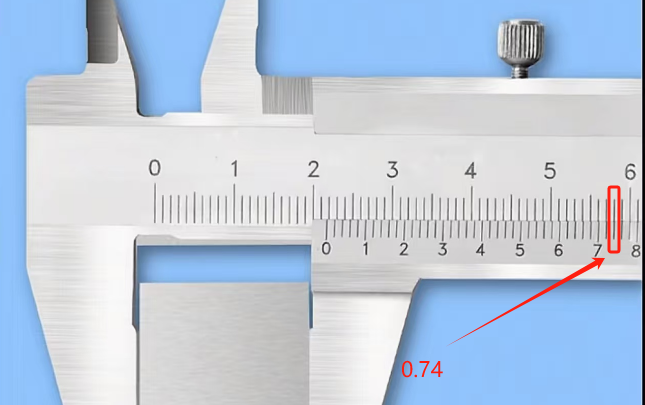

下图所示游标尺刻度为50格，代表其精度为0.02mm，读数如下：如果游标尺的第37格与主尺刻度线对齐，且每格代表0.02mm，则游标尺读数为0.74mm（37×0.02mm）。
● 计算测量值
将主尺读数和游标尺读数相加，得到最终测量值：主尺读数为21mm，游标尺读数为0.74mm，则测量值为21.74mm。
游标卡尺作为一种经济实用、操作简便的精密测量工具，在微型泵行业中发挥着重要作用。熟练掌握游标卡尺的使用方法和读数技巧，并灵活应用于微型泵的研发、生产和维护过程中，可以有效提高产品质量，提升生产效率，为微型泵行业的蓬勃发展保驾护航。
